<DrawIO />
Added in
eventcatalog@2.34.5
The <DrawIO />
component renders a DrawIO diagram in your documentation.
Support
The <DrawIO />
component is supported in domains, services, all messages and custom documentation.
Usage
- Include the
<DrawIO />
component inside the markdown- e.g
/events/MyEvent/index.mdx
- e.g
Basic Example
---
#event frontmatter
---
<DrawIO url="https://viewer.diagrams.net/?border=0&tags=%7B%7D&lightbox=1&highlight=0000ff&edit=_blank&layers=1&nav=1&title=Untitled%20Diagram.drawio&dark=auto#R%3Cmxfile%3E%3Cdiagram%20id%3D%22yPxyJZ8AM_hMuL3Unpa9%22%20name%3D%22complex%20gitflow%22%3E7V1dm6I2FP41c6kP4ZvL0dHd7bbbbWf7tNubPhmJSheIhTjj7K9vwoeiiRgREGfZi1kJECDvez5yzoHcaeNg8y6Cq%2BUv2EX%2Bnaq4mzvt4U5VgaIq9D%2FW8pq2mEBLGxaR52YH7Roeve8oPzNrXXsuivcOJBj7xFvtN85wGKIZ2WuDUYRf9g%2BbY3%2F%2Fqiu4QFzD4wz6fOufnkuWWStQlN2O98hbLLNL20a2I4D5wVlDvIQufik0aZM7bRxhTNJfwWaMfDZ4%2Bbik502P7N3eWIRCInPC%2Bs8%2Fwk%2BTB%2FP9xFfhR2Puwg9PAyvt5Rn66%2ByB32My9za0bYyDwCPZvZPXfEAI2tDLjZYk8GkDoD9jEuFvaIx9HNGWEIf0yNHc8%2F2DJuh7i5BuzugNI9o%2BekYR8ehQ32c7As912WVGL0uPoMcVnLFrvlBi0TZMj577yQAu6XGInjDihyAbFdYz2hSasiF5h3CASPRKD8n26qo1VI30rIyilKTp9ssOcDsDcVmAWsvaYEaxxbbzHQr0RwbEGaDYHCgcCsilLM02cUSWeIFD6E92raMIr0MXscso%2B3D9iwh5zQQNrglmY7vt4WeMV9lxKx964eApuYcRCt17Jk07NGnL1GPPlfSfciCXEJ1jxR0dreRfciYdpL%2ByE5ONr2xjaOSbD5vizofX4tZnFHl0lBl%2FksajFIjxOpqhklHONQyB0QJl5zrL0cfPD9%2BxR15WH0bu9%2BnDb9YAZHRgYy5DKdVROUoBcJwrWUefsUcfYUdM%2FXQv6a1nJx6Qbntf1XnoVKDdbB09J6wDZRxEG4%2F8VfhdIADdOsT4JGH4E8rZKisCPKvnOCTZicConX7iAw1J%2BkXIh8R73jdctSun%2FL7LtFOu2H%2BGT8j%2FjGOPeJgp%2BCdMCA4Emp%2BwIedtyp4%2BWcIV6z7YLJinMWS2YLaEERnicMCs8D8RmiOKAxv1feVFT3A9ClCJiaL6aWRMtCkq1Vw12BvV5MQaOLy90Vq1NxKQXiT5QuESCGFRQ5xtcLpiVnIv9aRcK07dgi22JJamD3Vn9%2B%2B6RgUoxvXJVWp%2BdjxhG6%2BFjbMN0zmUO5%2FxzBhNYeD5rN8xJaZHO1OVT%2Bgl27mnwxynXIfVyWy9WyYr19I3b7KOmyaRMZvUY7JMtXsma6s83yCmGkUV3DeLqW2C7mGq1uGGXDzvFXkW5Zr5KB4SmlJSUeag1jK1BHmM6lgXqSlozgXQOKADKicc2F0KNRUnftuJYHar4JQtrkNgtQNhVThhNQTCqqtNCaterxd3QXDgBub6hqw%2BsLrlOBm3Y2RX62jl1%2BE6PRgTO7mLGqRW05yhdaCvbXBlM2t2RnLfYljPkhX12mf%2Fl7GCzwT1on5WIkk3uyfqdi%2FqDYq6IyvqoFuifkNT506KuqF3z6qrfAwfDMFQGVBOIRijBiZXPpqTNzG1snk0%2BVCIqgvgVJuC05IIWZ4bC2klC1NdnZqy6tSSDZq0o06tKvmMGpDJLOp2o9XUw56T0ALmHUuCOzVHP%2FocVks5LGnC2WqnCGf2PtuF0zPATc8088o%2Bm1VLod%2B16y6qC6MlWwJldSssat1QCVQnhdEAeueEMc9%2B3rYwtmxOLdlop9Mt%2F83qo50XSrDTPQkGSs3hzkumZT%2BEN%2B1I5zUV2Rr6luZvfWLzwpowp4PuNG%2FBXfSMfApLH%2Fw8Gvy0eBx1DkcH8Dg2FvvMQ%2Bk%2FUOwzjzacDkt0q7I2v%2B9ej1b1oxTlUP50nS%2FtancmZF3fjeqDm1W0iC6pRTo2G8vvu9ciVb0xADqnRWzeG%2Fvpw%2B%2F3A80YDNAGBmwUVWWOIFlHfXa61EE7RNbgkG03OW3z0ZMvS4Zm5m4HKKk2x2wc4lWU1p4%2FRTCcLW8UaKWKvj4DY4Nzwm3eCW8ZZD458ZWyuyizPaZnYaqbVxdcPouYCu62SKiHtPSlKU5MlWsXCjl8LiqFNH2jZoun6bPRf6Lyay7Idjh6hLlSMO5jMLwfBQqlvu2ALBMR2c1OZj6MY29W5v6e9FzOHuSTc4kTbyrlbRe%2B7E4lktO7hp67UCdecOM%2FwmIIejvoq%2BmPsEiEWHrs0xMECtrSqyGvWaf7ahp5%2FjXJHnkxWipf3aPmCf1zkVf51AbXV%2BPfyOAV%2Fhe4uNPuaVtS1t2A%2BW7uXdkaDLPhKNz76pbAMoM2fS%2Bg8BJagEn58WBS%2BY%2BWiWCy2kVJotijr%2Bw59g2Xm8vtb%2B%2B8DydXlGJBcv%2Fq7zcBUOU1i7645xINYEprgI69y6xI1HL2GqBEA1j8TKoDGoBHteBtqT%2Bet2UD3tsy7Ws7xTJfEmhp2pqXEexKB77eFSoHhGUEUgpz%2Fhj%2BbTyHX7%2FE%2Ftj4BKOPQfTPQDap3s6U2ALcF75MzagaCBP0piuNhUOEw9vHQGWhtxWuHECzKgIv6kttLAIqBF7kzqfpjHgFwz0GmP%2Bt2ef0R0zxDzIdzsxDpsa3%2B%2FMsyBQlyxXMI8RSJtTfow%2FluvRviAmKE3SSRCd8wms2KCRJrawiPEMx243n9E%2BAooUXLthjhEkXRJhTG4qSMGkLHZb0UW4qN6PK5Gbq%2B3KyJYrI8hlVYGpbTVWULdM8LkayBq9M7Qvo6XrPQnbyPNwndCPcPMzao3h4lH7b5uQJelKW1W%2BqQ3P%2F03y6zZNSB7aQlFpTpJR4XbiFEmoRMHWuCFHdV8u8ZImprSZp2i%2FNYAg%2Bsmsf%2BOhH7Cx1eeBr4bAVOyCudKmjOZGTp9Af6X3UavpFL0hXM%2F2MLArj3yBOCJlMGsFqI1THE8hKJig7FgmwqwjFKBlSBaYq1l3PknDB1sof16U3oTVBu1rT0Q9qGoEhmLaqouiCfbbC%2FCNG0a9P%2F7LFoVTFZ9Ge9NTJtgjV9eAigkFCkCgD%2BQVH35IRo%2Bh5dH4Ao9wI7%2BjyziOD9JgdgZSEWuwWfS%2F8ll5pSQhbreqe3aE6DZ89NJxhernpCseMVVM4iNczZrbna3%2BwoL2mJpoa7kGQrqg1TfvMhUW4To1aGPNMuHjiidhxqLEPqltzkpg1RS04VSL4li1blqmmEhu6WaBAKSVyIWYEWEZovqdY6kHxUNXU1Guue%2BC%2B4mmdg1oNHKyBY9tswevBdjF4abTOr0eErqcerG5Aw4u%2FEBy1QfHnfA%2Fxsl8SacQ%2B4JRiavGL6B06r9IBJ0FfupwjXMHrFCN%2FfEr%2FViJOfQyqmvIy%2BPUXBHkxYIq9F7tEsmSn%2B2LXrxuvTB9%2BW%2FcWFvEqXfLxCp%2F2FWtFw%2BTq3xpcuKt0TG4hqX5kxR2qDSb35sg0Oe3FltexDd0Q5NWn9ngyHtejP3Ref7S57I4QV5PXHXtFjIBD%2BY2n1XXVPgxPNFfDSDd3S0CnorpbSFub%2FA8%3D%3C%2Fdiagram%3E%3C%2Fmxfile%3E" />

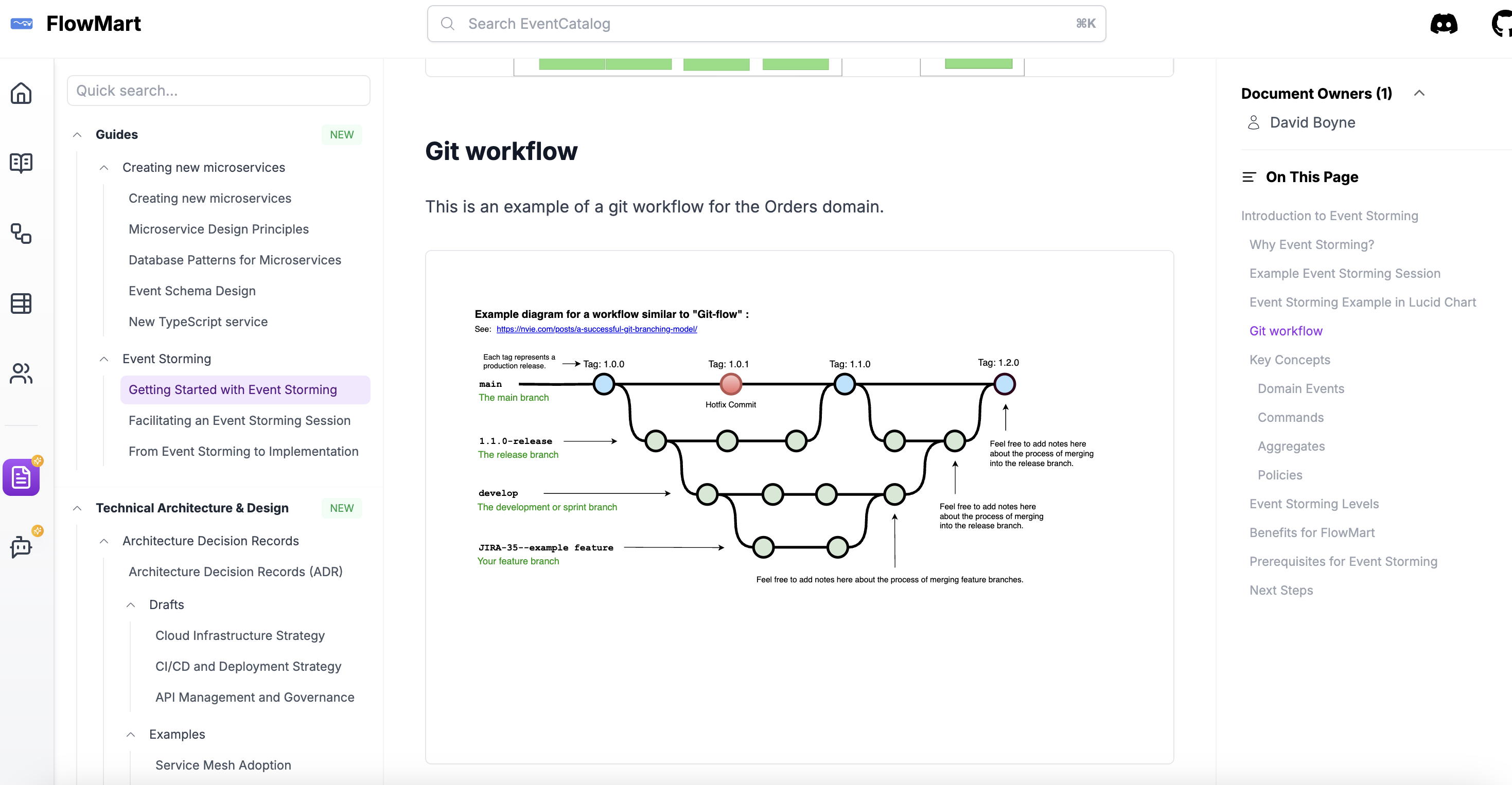

Output example in EventCatalog
Props
Name | Type | Default | Required | Description |
---|---|---|---|---|
url | string | Yes | The URL of the DrawIO diagram to embed. To get the URL, click "File", "embed", then "Notion...", copy the URL to the component. |
